質譜儀核心技術設計

• 準確

  RZ-500基于選擇反應監測（SRM）模式，可以保證極高的特異性（最高可達0.2 Da FWHM）。質量分析器擁有三個四極桿組件，支持多種MS和MS/MS掃描類型，定量性能從未如此卓越!



• 靈敏

  RZ-500利用創新的離子光學組件和離子源設計將串聯質譜儀的靈敏度提升到了一個前所未有的水平，可檢測含量低至阿克級別的復雜樣品（正離子ESI模式下，利血平的信噪比至少可達500,000:1）。是目前國內靈敏度極高的一款適用于臨床的液質聯用儀，可以輕松的應對低濃度物質檢測的挑戰!



• 高通量

  RZ-500 業內領先的超快掃描速度（最高可達 600SRMS每秒）可以同時檢測多個待測物，并且可以提供更多的數據掃描點，保證定量的準確性。一針進樣，得到多個待測物的定量信息，使臨床檢測工作更加簡化!



結構組成

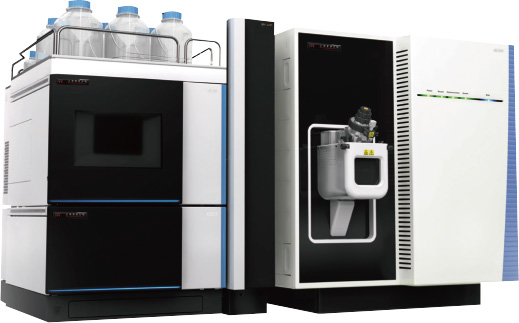

RZ-500主要由四部分組成：超高效液相色譜儀、三重四極桿質譜儀、軟件、色譜柱。

超高效液相色譜儀

1. 最高耐壓 1034 bar，流速最高可達8mL/min；
2. 智能樣品預壓縮，樣品處理準確度、進樣精度更高；
3. 更加有效地控制分離，2種溫控模式，擁有主動式預加熱功能。

• 自動進樣器

  最多可同時放置4塊96孔板，無人干預下可連續分析近400個樣品。智能的樣品預壓縮技術提供卓越的重現性。集成條碼掃描功能，自動識別樣品盤，實現流程自動化。創新的氣流冷卻技術，溫控范圍：4-40°C。交叉污染：<0.0004%，進樣線性：0.99999。



• 二元泵

  最高可耐壓 1034 bar，最高流速可達8mL/min，并提高分析結果的可靠性。2X3種溶劑通道，9種組合方式。流速準確度：土0.1%，流速精密度：±0.05%。線性馬達驅動技術，納米級的柱塞桿運動的控制精度。手緊式單向閥設計和自動化泵灌注技術。優化柱塞體積獲得最大密封圈和柱塞桿使用壽命。



• 柱溫箱

  流動相主動式預加熱功能，更寬的溫度范圍：5-120°C。兩種溫控模式提供方法的無縫轉換和更加尖銳的峰型：強制氣流模式（forced air）更輕易地進行方法轉換；靜止空氣模式（stillair）提供更好的分離和更快的速度。全新的色譜柱ID識別技術。



• 色譜柱

  RZ-500的結構組成還包括色譜柱，這是國產首家擁有二類注冊證的與液相色譜串聯質譜檢測系統配套使用的色譜柱耗材。



三重四極桿質譜儀

1. 滿足從簡單到復雜基質中所有分子類型分析的需求；
2. 與專業應用軟件緊密集成，提高了所有應用領域的工作效率；
3. 簡單易用，幫助專業和非專業級水平的用戶獲得高質量的數據，并提高分析結果的可靠性。

• 離子源

  RZ-500配置了最新設計的的OptaMaxNG離子源，具有加熱型ESI源和APCI源一體化設計，只需要更換噴針即可實現ESI源和APCI源的切換。OptaMaXNG源的另一個特點是集成式氣路電路設計，安裝OptaMaxNG源時即可自動完成氣路和電路的連接，不需要進行額外的操作?；貢r(shí)質譜儀還可自動識別源的類型，真正實現了智能化操作。另外，電噴霧源噴針沿用了60度噴霧角度設計，且前后、左右、插入深淺三維可調，離子傳輸通道下方的不對稱切面，使得多余的溶劑噴霧直接快速的排除到傳輸通道下方，減少離子源的維護周期，使得實際樣品分析試驗中耐受性最大化。在離子源的排放端口具有恒定的氮?dú)鈿饬?，去除更多溶劑蒸汽，降低基線噪音并增加系統耐用性。



• 離子傳輸系統

  在離子傳輸部件上RZ-500有三大獨特設計：第一、高容量離子傳輸管（HCTT）設計，HCTT傳輸管采用了mm口徑的大橢圓形開口，在維持高效的脫溶劑作用的同時將更多的離子傳輸進入質譜系統，提高信號強度；第二、電動離子漏斗設計，離子漏斗由一系列不銹鋼片組成，對于由HCTT傳輸管中輸入的大量離子具有極高的傳輸效率和極好的聚焦能力，同時由于離子漏斗的獨立一體化設計以及不銹鋼材質，可以簡單方便地把離子漏斗進行拆卸和清洗；第三、彎曲的離子?xùn)|傳輸組件加上中性粒子擋桿的設計，質譜離子化時會產生一些中性粒子，這些中性粒子如果進入離子通道，會造成質譜圖的噪音干擾，并且極易污染整個離子光學通道，將傳輸四極桿設計成彎曲通道，并在上方加上中性粒子阻擋桿的設計，帶電離子可以受電場影響發生偏轉通過傳輸四極桿，而中性離子不受電場影響不發生偏轉湮滅在中性粒子阻擋桿上，避免進入四極桿質量分析器。



• 質量分析器

  RZ-500上使用的四極桿是大口徑分段式、共軛雙曲面四極桿，半峰寬最低可以設定到0.2 Da FWHM。分段式四極桿分成Pre-filter、主四極桿和Post-filter三段，Pre和Post-filter部分僅加射頻電壓，可有效的去除邊緣場效應提高離子傳輸效率，從而提高靈敏度。同時質量范圍上限高達2000 Da，對某些質量數超大的單電荷化合物有獨一無二的優勢。



• 主動碰撞池

  RZ-500主動碰撞池Q2采用了更高壓力的氬氣做碰撞氣，并且在軸向有DC電場，可以對離子進行分段加速，使得碎片離子在Q2中不但90度拐彎以進一步排除中性離子的干擾，而且被加速，可以獲得更加豐富、靈敏的二級離子碎片，最終可以實現高達600 SRM/秒的高速掃描。



• 檢測器

  RZ-500的檢測器為雙模式離散倍增電極檢測器，增加了倍增電極片數以延長檢測器壽命，在離子流極低時采用脈沖計數模式，消除噪音提高靈敏度，在離子流極高時采用模擬模式，避免信號失真。雙模式檢測器可對離子流進行自動智能識別，進行不同模式間的切換和信號擬合，從而實現超高靈敏度和六個數量級的動態線性范圍。



分辨率

RZ-500采用了雙曲面四極桿，四極場分布與理論四極場無偏差，最高分辨率可達到0.2 Da FWHM。分辨率對于分析那些基質復雜、干擾大的樣品尤為重要。右圖為奶粉基質中添加雙氰胺檢測，可以看到在普通分辨率下進行SRM掃描時，色譜峰中存在明顯的基質干擾，影響定量的檢測限和精度，而在高分辨模式下，即使?jié)舛鹊椭? ppb，也可以得到非常干凈的譜圖，進行精確的檢測和定量分析。

靈敏度

RZ-500的AIM技術保證整個三重四極桿系統具有超高的靈敏度和寬線性范圍。以阿普唑侖為例，在上樣量低至0.3fg時，5次進樣自動積分RSD為9.5%，線性范圍達到6個數量級。



掃描和正負切換速度

RZ-500主動碰撞池Q2在軸向有DC電場，可以對離子進行分段加速，使得碎片離子在02中不但拐彎而且被加速，駐留時間小于0.8毫秒，以零交叉污染實現高達600 SRM/秒的高速掃描，并且以此速度進行掃描時，不損失儀器的靈敏度。而且可以進行快速正負極切換掃描，正負離子掃描模式切換后僅需20毫秒即可獲得穩定信號。

穩定性

RZ-500的彎曲離子束傳輸組件和中性粒子檔桿設計使得系統具有極好的耐用性，使用人血清復雜基質樣品對系統進行極端耐用性測試，在多達6000次進樣之后，RZ-500仍能夠保持良好的信號強度和穩定性。

數據采集和分析軟件TraceFinder

1. 中文操作界面，簡單友好；
2. 集儀器控制、方法編輯、數據采集、自動數據處理和報告一體的流程化操作軟件；
3. 擁有定量檢測和定性篩查功能；
4. 客戶個性化定制的報告模板；
5. 內置質譜方法和化合物數據庫，可用于多種項目的分析。
